如何衡量激光切割机的稳定性

发布时间：2014-08-27 | 关注：1002 | 来源：

如何衡量一台激光切割机的稳定性能是否良好，是众多选购者比较关心的一个问题。现在市面上常见的激光切割机主要由主机、导轨、齿轮齿条或滚珠丝杠、传动机构等部件构成，下面我们就从这几个部件做个简单的分析。

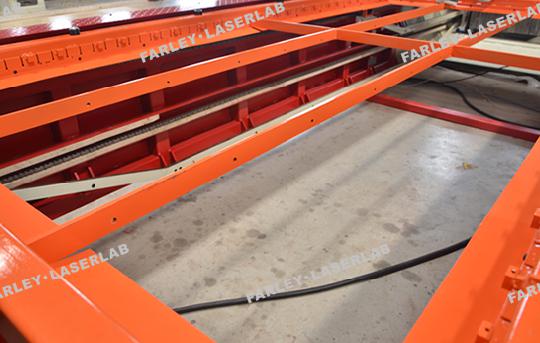

主机由横梁和两个纵向端架组成。机器门架由端架和横梁组成，横梁采用矩型方管结构,回火去内应力，具有很高的强度和刚性，横梁上可安装多个移动体小车。横向移动装置均采用拖链。机械部分实现高精度齿轮齿条传动，导轨采用高精度专用进口导轨精制而成，经精密加工的滑动导轨紧固在带支座的混凝土或钢架基础上，并配有调节螺栓，以便安装和调整。纵向的驱动系统装在纵向端架内，低位置的设计使传动更加合理、平稳。

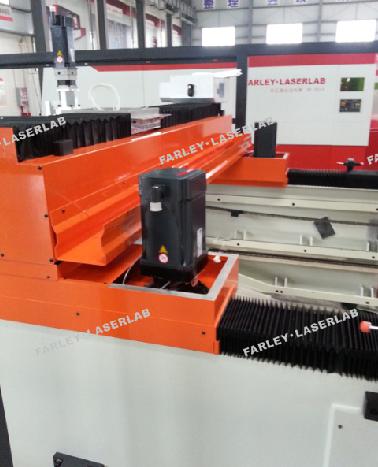

纵向端架底部有前后两个滚动轮可沿导轨平滑滚动，前后端装有导轨刮屑器以保证导轨表面无杂物，底部两侧装有导向作用的偏心夹紧轮，激光切割机为确保机器的导向精度，本机在横向传动、割炬升降都加设了高强度线性导轨(横传动或采用高精度精磨导轨。而精密加工的齿轮和齿条保证了机器的纵、横向传动精度并消除了间隙。

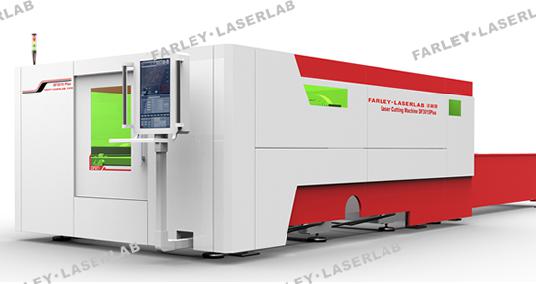

以法利莱公司生产的DF3015Plus光纤激光切割机为例，该机整体采用龙门结构、高强度铝合金拉伸横梁，精密直线导轨及斜齿轮传动系统，机床整体刚性好，性能稳定，运行平稳。
